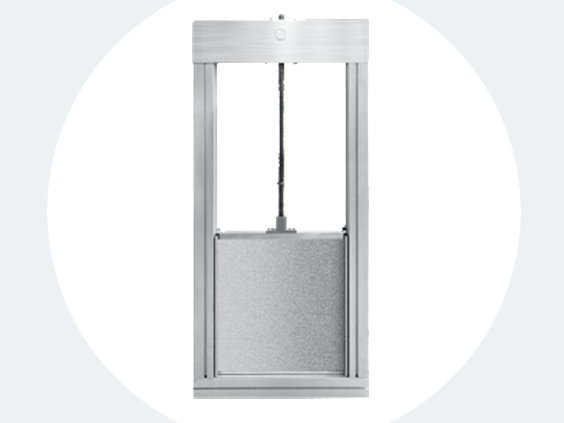

智能測控一體化螺桿閘SUNYZM-LG

產品介紹

本產品具有閘體運行可靠、高精度閘門控制、太陽能驅動、無線電通信等優點，是一款專門針對灌區農田灌溉研發，集閘體和閘門控制、太陽能供電系統于一體的螺桿閘門。

400-080-7068

結構及布局：

閘門主要由閘體、啟閉機構、控制系統、供電系統4個部分組成。

閘體由立柱、底檻、橫梁、閘板、螺桿、止水密封組成;

啟閉機構由啟閉機、手動啟閉機構、減速電機及聯軸器組成;

控制系統由操作面板(自帶觸摸屏和按鍵)、閘控器、電源轉換模塊、視頻模塊等組成:

供電系統由太陽能電池板、立桿、蓄電池(地埋)等組成。

產品特點及優勢：

(1)集閘體、閘門控制、太陽能供電系統集成為一體;

(2)40年以上使用壽命:鋁合金主體及不銹鋼螺桿耐腐蝕材料，運動副采用超高分子耐磨材料;

(3)超強功能控制器:集本地與遠程控制于一體，及時采集傳輸圖片和視頻:

(4)低能耗:采用高分子低摩擦運動副;

(5)便捷安裝與調試:整體安裝、一鍵式校準;

(6)舒適的操作體驗:操作面板簡潔、自帶觸摸顯示屏:

(7）環境適應性強:工作溫度-20℃至70℃適應各種水質。

序號	性能指標	描述
1	閘門材質	主體部分采用高強度鋁合金硬質陽極氧化外理，螺桿與保護裝置為304不銹鋼材質
2	凈水寬度	最大1500mm,最小300mm
3	封水高度	最大1500mm。最小300mm
4	密閉性能	密封件每延米小于0.2L/分鐘
5	驅動方式	螺桿式啟閉
6	手動啟閉	支持手動啟閉
7	啟閉速度	3-5mm/s
8	驅動電機	DC12V/DC24V直流馬達
9	供電方式	太陽能供電或市電交流電供電
10	太陽能板	60W單晶板2塊
11	蓄電池	1-2塊12V/100Ah免維護鉛酸蓄電池
12	圖片采集	定時拍攝圖片上傳功能，可通過平臺軟件. APP進行圖片查看。支持實時抓拍圖片功能
13	視頻傳輸	RTMP格式
14	通訊接口	RS232 、RS485 、4-20mA模擬量
15	顯示屏	7寸彩色觸摸屏
16	控制方式	現地手機端 PC端
17	控制模式	現地啟閉控制現地開度控制現地流量控制遠程開度控制遠程流量控制
18	保護方式	過流保護上下限位保護、頂端極限限位保護、急停保護
19	閘板開度	開度精度±1mm、編碼器支持斷電記憶
20	校準方式	一鍵自動校準
21	工作溫度	-20℃～+70℃
